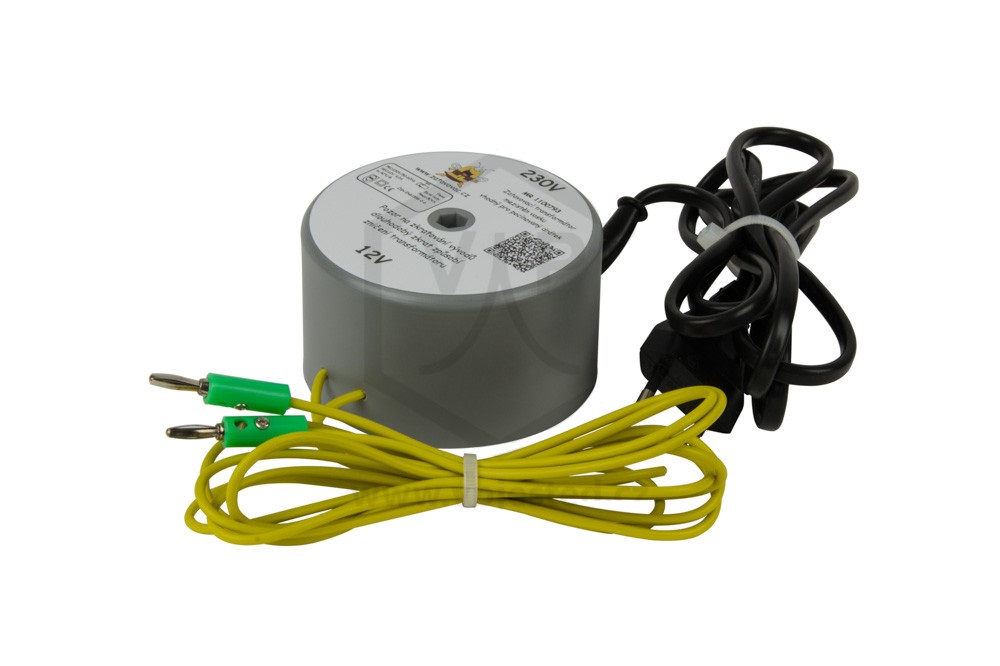

Hegesztő transzformátor ónozott huzalhoz

Hegesztő transzformátort ónozott huzalhoz a kereszteződések lezárására használják amelyek a keretekhez ón-vezetékes huzalon keresztül vannak rögzítve.

Használati eljárás:

1. Készítse elő a kaptár kereteket. A keret csak egy irányban van (a huzalt nem keresztezte bárhol).
2. Helyezze bele keretbe a műlépet úgy hogy az hozzá érjen a keret aljára.
3. Helyezze a transzformátort egy nem éghető hordozóra úgy, hogy a végkieresztő ne érjen egymáshoz.
4. Csatlakoztassa a transzformátor tápkábelét egy 230V-os aljzatba.
5. Fogja meg a végső kivezető csíptetők a szigetelt rész mögött, és rögzítse őket a kerethuzal végeire.
6. A vezetékek felmelegednek, és néhány másodperccel később a keret keretének metszéspontja lezárt. VIGYÁZAT! Ha a vezeték túlságosan túlmelegedett, a kereszteződés áttöri a keretet.
7. A tömítési idő függ a keret hosszától, átmérőjétől és a huzal típusától.
8. Egy keret maximális, folyamatos lezárási ideje 10 másodperc.

Műszaki adatok:

Tápellátás: 230V / 50Hz
Kimeneti feszültség: 12VAC
Teljesítmény: 50VA
Biztosíték: termobiztosíték 125° C visszafordíthatatlan
